DNS报文格式解析(非常详细)

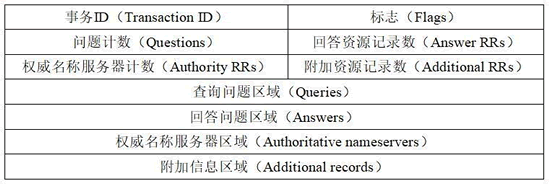

DNS 分为查询请求和查询响应,请求和响应的报文结构基本相同。DNS 报文格式如图所示。

上图中显示了 DNS 的报文格式。其中,事务 ID、标志、问题计数、回答资源记录数、权威名称服务器计数、附加资源记录数这 6 个字段是DNS的报文首部,共 12 个字节。

整个 DNS 格式主要分为 3 部分内容,即基础结构部分、问题部分、资源记录部分。下面将详细地介绍每部分的内容及含义。

基础结构部分

DNS 报文的基础结构部分指的是报文首部,如图所示。

该部分中每个字段含义如下。
基础结构部分中的标志字段又分为若干个字段,如图所示。

标志字段中每个字段的含义如下:
为了能够更好地了解 DNS 数据包的基础结构部分,下面通过捕获的 DNS 数据包查看基础结构部分。

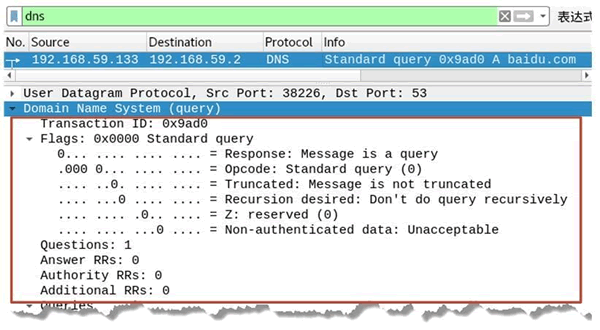

1) DNS 请求数据包基础结构部分,如图所示。

图中的数据包为 DNS 请求包,Domain Name System(query) 部分方框标注中的信息为 DNS 报文中的基础结构部分。

为了方便讲解这里将信息列出进行说明:
Domain Name System (query)
    Transaction ID: 0x9ad0                              #事务ID
    Flags: 0x0000 Standard query                        #报文中的标志字段
        0... .... .... .... = Response: Message is a query
                                                        #QR字段, 值为0, 因为是一个请求包
        .000 0... .... .... = Opcode: Standard query (0)
                                                        #Opcode字段, 值为0, 因为是标准查询
        .... ..0. .... .... = Truncated: Message is not truncated
                                                        #TC字段
        .... ...0 .... .... = Recursion desired: Don't do query recursively
                                                        #RD字段
        .... .... .0.. .... = Z: reserved (0)           #保留字段, 值为0
        .... .... ...0 .... = Non-authenticated data: Unacceptable
                                                        #保留字段, 值为0
    Questions: 1                                        #问题计数, 这里有1个问题
    Answer RRs: 0                                       #回答资源记录数
    Authority RRs: 0                                    #权威名称服务器计数
    Additional RRs: 0                                   #附加资源记录数
以上输出信息显示了 DNS 请求报文中基础结构部分中包含的字段以及对应的值。这里需要注意的是,在请求中 Questions 的值不可能为 0;Answer RRs,Authority RRs,Additional RRs 的值都为 0,因为在请求中还没有响应的查询结果信息。这些信息在响应包中会有相应的值。

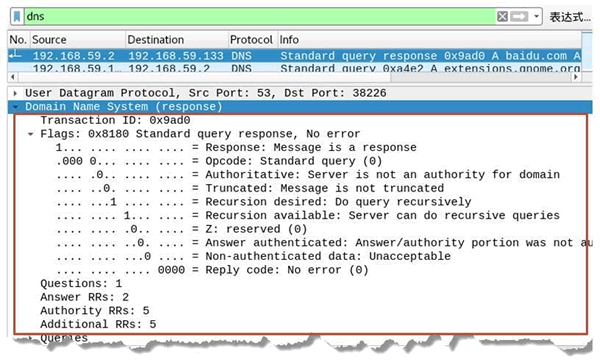

2) DNS 响应数据包基础结构部分如图所示。

图中方框标注部分为响应包中基础结构部分,每个字段如下:
Domain Name System (response)
    Transaction ID: 0x9ad0                                    #事务ID
    Flags: 0x8180 Standard query response, No error           #报文中的标志字段
        1... .... .... .... = Response: Message is a response
                                                              #QR字段, 值为1, 因为是一个响应包
        .000 0... .... .... = Opcode: Standard query (0)      # Opcode字段
        .... .0.. .... .... = Authoritative: Server is not an authority for
        domain                                                #AA字段
        .... ..0. .... .... = Truncated: Message is not truncated
                                                              #TC字段
        .... ...1 .... .... = Recursion desired: Do query recursively
                                                              #RD字段
        .... .... 1... .... = Recursion available: Server can do recursive
        queries                                               #RA字段
        .... .... .0.. .... = Z: reserved (0)
        .... .... ..0. .... = Answer authenticated: Answer/authority portion
        was not authenticated by the server
        .... .... ...0 .... = Non-authenticated data: Unacceptable
        .... .... .... 0000 = Reply code: No error (0)        #返回码字段
    Questions: 1
    Answer RRs: 2
    Authority RRs: 5
    Additional RRs: 5
以上输出信息中加粗部分为 DNS 响应包比请求包中多出来的字段信息,这些字段信息只能出现在响应包中。在输出信息最后可以看到 Answer RRs,Authority RRs,Additional RRs 都有了相应的值(不一定全为 0)。

问题部分

问题部分指的是报文格式中查询问题区域(Queries)部分。该部分是用来显示 DNS 查询请求的问题,通常只有一个问题。该部分包含正在进行的查询信息,包含查询名(被查询主机名字)、查询类型、查询类。

问题部分格式如图所示。

该部分中每个字段含义如下:

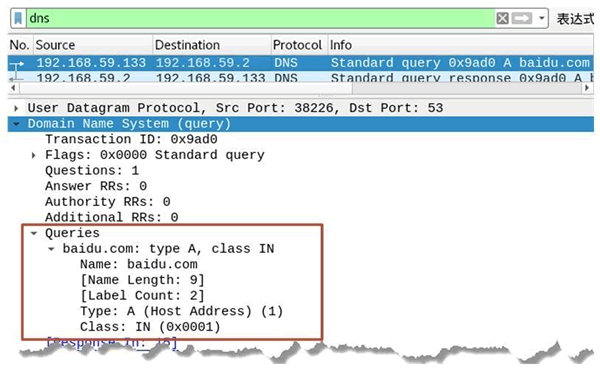

1) DNS 请求包的问题部分字段信息,如图所示。


在下图中,Queries 部分的信息为问题部分信息,每个字段说明如下:
Domain Name System (query)                        #查询请求
    Queries                                       #问题部分
        baidu.com: type A, class IN
            Name: baidu.com                       #查询名字段, 这里请求域名baidu.com
            [Name Length: 9]
            [Label Count: 2]
            Type: A (Host Address) (1)            #查询类型字段, 这里为A类型
            Class: IN (0x0001)                    #查询类字段, 这里为互联网地址
其中,可以看到 DNS 请求类型为 A,那么得到的响应信息也应该为 A 类型。

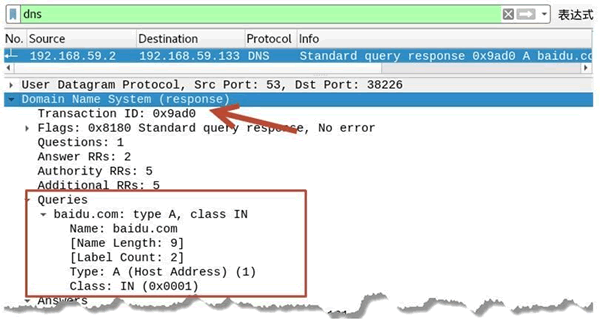

2) DNS 响应包的问题部分字段信息,如图所示。

从图中 Queries 部分中可以看到,响应包中的查询类型也是 A,与请求包的查询类型是一致的。

资源记录部分

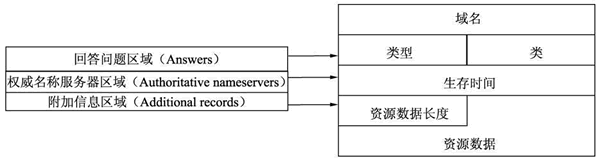

资源记录部分是指 DNS 报文格式中的最后三个字段,包括回答问题区域字段、权威名称服务器区域字段、附加信息区域字段。这三个字段均采用一种称为资源记录的格式,格式如图所示。

资源记录格式中每个字段含义如下:
资源记录部分只有在 DNS 响应包中才会出现。下面通过 DNS 响应包来进一步了解资源记录部分的字段信息。

1) DNS 响应包的资源记录部分的字段信息,如图所示。

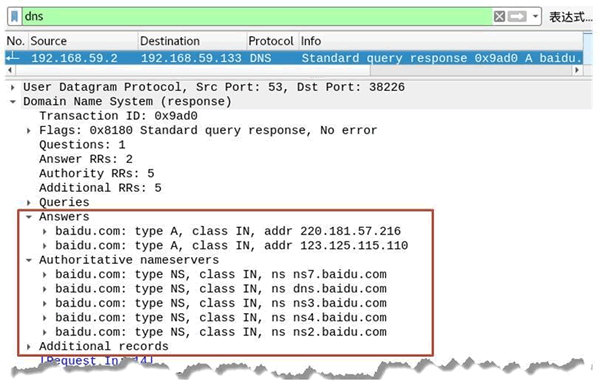

其中,方框中标注的信息为 DNS 响应报文的资源记录部分信息。该部分信息主要分为三部分信息,即回答问题区域、权威名称服务器区域、附加信息区域,下面依次分析这三部分信息。

2) 回答问题区域字段的资源记录部分信息如下:
Answers                                                      #“回答问题区域”字段
    baidu.com: type A, class IN, addr 220.181.57.216         #资源记录部分
        Name: baidu.com                                      #域名字段, 这里请求的域名为baidu.com
        Type: A (Host Address) (1)                           #类型字段, 这里为A类型
        Class: IN (0x0001)                                   #类字段
        Time to live: 5                                      #生存时间
        Data length: 4                                       #数据长度
        Address: 220.181.57.216                              #资源数据, 这里为IP地址
    baidu.com: type A, class IN, addr 123.125.115.110        #资源记录部分
        Name: baidu.com
        Type: A (Host Address) (1)
        Class: IN (0x0001)
        Time to live: 5
        Data length: 4
        Address: 123.125.115.110
其中,Name 的值为 baidu.com,表示 DNS 请求的域名为 baidu.com;类型为 A,表示要获取该域名对应的 IP 地址。Address 的值显示了该域名对应的 IP 地址。这里获取到了 2 个 IP 地址,分别为 220.181.57.216 和 123.125.115.110。

3) 权威名称服务器区域字段的资源记录部分信息如下:
Authoritative nameservers                               #“权威名称服务器区域”字段
baidu.com: type NS, class IN, ns ns7.baidu.com      #资源记录部分
Name: baidu.com
Type: NS (authoritative Name Server) (2)        #类型字段, 这里为NS类型
Class: IN (0x0001)
Time to live: 5
Data length: 6
Name Server: ns7.baidu.com                      #权威名称服务器
baidu.com: type NS, class IN, ns dns.baidu.com      #资源记录部分
Name: baidu.com
Type: NS (authoritative Name Server) (2)        #类型字段, 这里为NS类型
Class: IN (0x0001)
Time to live: 5
Data length: 6
Name Server: dns.baidu.com                      #权威名称服务器
baidu.com: type NS, class IN, ns ns3.baidu.com      #资源记录部分
Name: baidu.com
Type: NS (authoritative Name Server) (2)
Class: IN (0x0001)
Time to live: 5
Data length: 6
Name Server: ns3.baidu.com                      #权威名称服务器
baidu.com: type NS, class IN, ns ns4.baidu.com      #资源记录部分
Name: baidu.com
Type: NS (authoritative Name Server) (2)
Class: IN (0x0001)
Time to live: 5
Data length: 6
Name Server: ns4.baidu.com                      #权威名称服务器
baidu.com: type NS, class IN, ns ns2.baidu.com      #资源记录部分
Name: baidu.com
Type: NS (authoritative Name Server) (2)
Class: IN (0x0001)
Time to live: 5
Data length: 6
Name Server: ns2.baidu.com                      #权威名称服务器
其中,Name 的值为 baidu.com,表示 DNS 请求的域名为 baidu.com;类型为 NS,表示要获取该域名的权威名称服务器名称。Name Server 的值显示了该域名对应的权威名称服务器名称。这里总共获取到 5 个,如 ns7.baidu.com。

4) 附加信息区域字段的资源记录部分信息如下:
Additional records                                            #“附加信息区域”字段
    dns.baidu.com: type A, class IN, addr 202.108.22.220      #资源记录部分
        Name: dns.baidu.com                                   #“权威名称服务器”名称
        Type: A (Host Address) (1)                            #类型字段, 这里为A类型
        Class: IN (0x0001)
        Time to live: 5
        Data length: 4
        Address: 202.108.22.220                               #“权威名称服务器”的IP地址
    ns2.baidu.com: type A, class IN, addr 61.135.165.235      #资源记录部分
        Name: ns2.baidu.com                                   #“权威名称服务器”名称
        Type: A (Host Address) (1)                            #类型字段, 这里为A类型
        Class: IN (0x0001)
        Time to live: 5
        Data length: 4
        Address: 61.135.165.235                               #“权威名称服务器”的IP地址
    ns3.baidu.com: type A, class IN, addr 220.181.37.10       #资源记录部分
        Name: ns3.baidu.com                                   #“权威名称服务器”名称
        Type: A (Host Address) (1)                            #类型字段, 这里为A类型
        Class: IN (0x0001)
        Time to live: 5
        Data length: 4
        Address: 220.181.37.10                                 #“权威名称服务器”的IP地址
    ns4.baidu.com: type A, class IN, addr 220.181.38.10        #资源记录部分
        Name: ns4.baidu.com                                    #“权威名称服务器”名称
        Type: A (Host Address) (1)                             #类型字段, 这里为A类型
        Class: IN (0x0001)
        Time to live: 5
        Data length: 4
        Address: 220.181.38.10                                 #“权威名称服务器”的IP地址
    ns7.baidu.com: type A, class IN, addr 180.76.76.92         #资源记录部分
        Name: ns7.baidu.com                                    #“权威名称服务器”名称
        Type: A (Host Address) (1)                             #类型字段, 这里为A类型
        Class: IN (0x0001)
        Time to live: 5
        Data length: 4
        Address: 180.76.76.92                                  #“权威名称服务器”的IP地址
其中,Name 的值为“权威名称服务器”名称,Type 的值为 A,表示获取域名对应的 IP 地址;Address 的值显示了所有获取到的权威名称服务器对应的 IP 地址。

例如,权威名称服务器名称 ns7.baidu.com 对应的 IP 地址为 180.76.76.92。
