使用DHCP协议获取IP地址

默认情况下,都是由操作系统完成 IP 地址请求过程的,用户也可以手动请求 IP 地址。netwox 工具提供了编号为 171 的模块,它可以充当 DHCP 客户端向 DHCP 服务器请求 IP 地址。

【实例】模拟 DHCP 客户端从 DHCP 服务器获取 IP 地址。执行命令如下:

root@daxueba:~# netwox 171

执行命令后将完成获取 IP 地址的整个过程,并输出每个过程相关的信息。为了方便讲解,下面将信息进行拆分,然后分别讲解。

1) 发现阶段的输出信息如下:
I send a DISCOVER:
DHCP____________________________________________________________.
| op=request  hops=0    xid=B8ED8552  secs=0      flags=0000                |
| client=0.0.0.0  your=0.0.0.0                                              |
| server=0.0.0.0  agent=0.0.0.0                                             |
| clienteth=00:0C:29:FD:DE:B8                                               |
| sname:                                                                    |
| file:                                                                     |
| msgtype: discover                                                         |
| clientidtype: 1                                                           |
| clientid: 000c29fddeb8                                                    |
| reqlist[0]: 1 (subnetmask)                                                |
#下面为客户端要请求的列表信息
| reqlist[1]: 3 (gateways)                                                  |
| reqlist[2]: 4 (timeservers)                                               |
| reqlist[3]: 5 (nameservers)                                               |
| reqlist[4]: 6 (dnsservers)                                                |
| reqlist[5]: 7 (logservers)                                                |
| reqlist[6]: 9 (lprservers)                                                |
| reqlist[7]: 12 (hostname)                                                 |
| reqlist[8]: 15 (domainname)                                               |
| reqlist[9]: 28 (broadcastad)                                              |
| reqlist[10]: 31 (performroutdisc)                                         |
| reqlist[11]: 33 (staticroutes)                                            |
| reqlist[12]: 40 (nisdomain)                                               |
| reqlist[13]: 41 (nisservers)                                              |
| reqlist[14]: 51 (ipadleasetime)                                           |
| reqlist[15]: 58 (renewaltime)                                             |
| reqlist[16]: 59 (rebindingtime)                                           |
| reqlist[17]: 64 (nispdomain)                                              |
| reqlist[18]: 65 (nispserver)                                              |
| reqlist[19]: 69 (smtpservers)                                             |
| reqlist[20]: 70 (pop3servers)                                             |
| reqlist[21]: 71 (nntpservers)                                             |
| reqlist[22]: 72 (wwwservers)                                              |
| reqlist[23]: 74 (ircservers)                                              |
|___________________________________________________________      |
以上输出信息中,第 1 行表示客户端发送了一个 Discover 包,用来向服务器请求租用的 IP 地址。

下面的信息为对应的报文信息。其中,xid 表示事务 ID 为 B8ED8552,client 表示客户端 IP 地址为 0.0.0.0,your 表示此时客户端还没有 IP 地址,因此也为 0.0.0.0。

2) 提供阶段的输出信息如下:
Server sent us this OFFER:
DHCP____________________________________________________________.
| op=reply   hops=0    xid=B8ED8552  secs=0      flags=0000     |
| client=0.0.0.0  your=192.168.59.131                           |
| server=192.168.59.254  agent=0.0.0.0                          |
| clienteth=00:0C:29:FD:DE:B8                                   |
| sname:                                                        |
| file:                                                         |
| msgtype: offer                                                |
| serverid: 192.168.59.254                                      |
| ipadleasetime: 1800                                           |
| subnetmask: 255.255.255.0                                     |      #子网掩码
| gateways[0]: 192.168.59.2                                     |      #网关
| dnsservers[0]: 192.168.59.2                                   |      #DNS服务器地址
| domainname: 'localdomain'                                     |      #域名
| broadcastad: 192.168.59.255                                   |      #广播地址
| renewaltime: 900                                              |      #更新时间
| rebindingtime: 1575                                           |      #重新连接时间
| end                                                           |
|_____________________________________________________          |
Server 192.168.59.254(00:50:56:ED:87:BC) proposes address 192.168.59.131
以上输出信息中,第 1 行表示服务器向客户端返回了提供 IP 地址租约的数据包。

下面的信息为对应的报文信息。其中,xid 表示事务 ID 为 B8ED8552,与发现阶段事务 ID 相同;your 表示服务器给客户端提供的 IP 地址为 192.168.59.131;server 表示此时服务器的 IP 地址为 192.168.59.254。

从输出信息中还可以看到服务器为客户端提供的子网掩码、网关、DNS 服务器地址等信息。输出信息的最后一行为总结信息,表示服务器 192.168.59.254 为客户端提供的 IP 地址为 192.168.59.131。

3) 选择阶段的输出信息如下:
I accept previous OFFER:
DHCP____________________________________________________________.
| op=request  hops=0    xid=B8ED8552  secs=0      flags=0000    |
| client=0.0.0.0  your=0.0.0.0                                  |
| server=0.0.0.0  agent=0.0.0.0                                 |
| clienteth=00:0C:29:FD:DE:B8                                   |
| sname:                                                        |
| file:                                                         |
| msgtype: request                                              |
| clientidtype: 1                                               |
| clientid: 000c29fddeb8                                        |
| requestedipad: 192.168.59.131                                 |      #选择请求的IP地址
| serverid: 192.168.59.254                                      |      #服务器IP地址
| reqlist[0]: 1 (subnetmask)                                    |      #下面为请求的其他信息
| reqlist[1]: 3 (gateways)                                      |
| reqlist[2]: 4 (timeservers)                                   |
| reqlist[3]: 5 (nameservers)                                   |
| reqlist[4]: 6 (dnsservers)                                    |
| reqlist[5]: 7 (logservers)                                    |
| reqlist[6]: 9 (lprservers)                                    |
| reqlist[7]: 12 (hostname)                                     |
| reqlist[8]: 15 (domainname)                                   |
| reqlist[9]: 28 (broadcastad)                                  |
| reqlist[10]: 31 (performroutdisc)                             |
| reqlist[11]: 33 (staticroutes)                                |
| reqlist[12]: 40 (nisdomain)                                   |
| reqlist[13]: 41 (nisservers)                                  |
| reqlist[14]: 51 (ipadleasetime)                               |
| reqlist[15]: 58 (renewaltime)                                 |
| reqlist[16]: 59 (rebindingtime)                               |
| reqlist[17]: 64 (nispdomain)                                  |
| reqlist[18]: 65 (nispserver)                                  |
| reqlist[19]: 69 (smtpservers)                                 |
| reqlist[20]: 70 (pop3servers)                                 |
| reqlist[21]: 71 (nntpservers)                                 |
| reqlist[22]: 72 (wwwservers)                                  |
| reqlist[23]: 74 (ircservers)                                  |
|_________________________________________________              |
以上输出信息中,第 1 行表示客户端接收了服务器提供的地址租约。

下面的信息为对应的报文信息。其中,xid 表示事务 ID 为 B8ED8552;由于客户端选择了要请求的 IP 地址,但是没有真正获取到 IP 地址,

因此 client 和 your 均为 0.0.0.0;requestedipad 表示客户端选择的 IP 地址为 192.168.59.131。serverid 表示服务器的IP地址为 192.168.59.254。

4) 确认阶段的输出信息如下:
Server sent us this ACK:
DHCP____________________________________________________________.
| op=reply   hops=0    xid=B8ED8552  secs=0      flags=0000   |
| client=0.0.0.0  your=192.168.59.131                         |
| server=192.168.59.254  agent=0.0.0.0                        |
| clienteth=00:0C:29:FD:DE:B8                                 |
| sname:                                                      |
| file:                                                       |
| msgtype: ack                                                |
| serverid: 192.168.59.254                                    |
| ipadleasetime: 1800                                         |
| subnetmask: 255.255.255.0                                   |      #客户端的子网掩码
| gateways[0]: 192.168.59.2                                   |      #客户端的网关
| dnsservers[0]: 192.168.59.2                                 |      #客户端的DNS服务器
| domainname: 'localdomain'                                   |
| broadcastad: 192.168.59.255                                 |
| renewaltime: 900                                            |
| rebindingtime: 1575                                         |
| end                                                         |
|_________________________________________________            |
Server 192.168.59.254(00:50:56:ED:87:BC) gave address 192.168.59.131
Press q to quit.
以上输出信息中,第 1 行表示服务器确认了客户端要租约的 IP 地址信息,客户端可以使用请求的 IP 地址了。

下面的信息为对应的报文信息。其中,your 表示客户端可以租用的 IP 地址为 192.168.59.131;其他信息给出了客户端使用的子网掩码、网关、DNS 服务器地址等。输出的最后一行信息表示用户可以使用快捷键 q 退出。如果退出,则客户端将不再租用这个 IP 地址,会释放该地址。

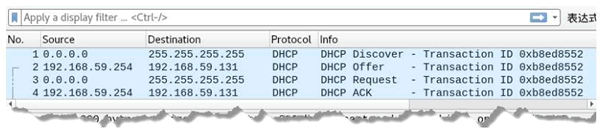

5) 为了确认模拟客户端从服务器上是否获取到了 IP 地址,可以通过抓包进行验证,如图所示。

其中的 4 个数据包就是获取 IP 地址的 4 个阶段的数据包。

6) 如果使用了快捷键 q 退出,将产生释放地址的数据包。输出信息如下:
I RELEASE the address:
DHCP__________________________________________________________.
| op=request  hops=0    xid=CC6236A1  secs=0      flags=0000          |
| client=192.168.59.131  your=0.0.0.0                                 |
| server=0.0.0.0  agent=0.0.0.0                                       |
| clienteth=00:0C:29:FD:DE:B8                                         |
| sname:                                                              |
| file:                                                               |
| msgtype: release                                                    |
| serverid: 192.168.59.254                                            |
| clientidtype: 1                                                     |
| clientid: 000c29fddeb8                                              |
|___________________________________________________________          |
以上输出信息,第 1 行表示客户端释放了 IP 地址。

下面的信息为对应的报文信息。其中,xid 的值为 CC6236A1,这与获取 IP 地址时所产生的事务 ID 不同;client 表示客户端要释放的 IP 地址为 192.168.59.131。

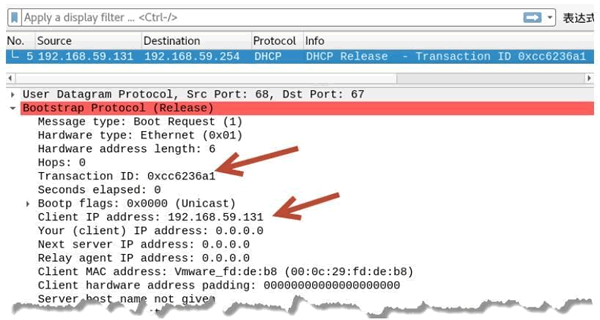

7) 通过抓包捕获的释放地址数据包如图所示。


8) 从 DHCP 服务器上获取 IP 地址时,为了隐藏真实的 MAC 地址,可以伪造虚假 MAC 地址。

例如,设置假 MAC 地址为 01:02:03:A1:A2:A3。执行命令如下:

root@daxueba:~# netwox 171 -e 01:02:03:a1:a2:a3

输出信息如下:
I send a DISCOVER:
DHCP____________________________________________________________.
| op=request  hops=0    xid=BDC49614  secs=0      flags=0000                |
| client=0.0.0.0  your=0.0.0.0                                              |
| server=0.0.0.0  agent=0.0.0.0                                             |
| clienteth=01:02:03:A1:A2:A3                                               |
···                                                      #省略其他信息
从输出信息报文中可以看到,此时客户端的 MAC 地址为假的地址01:02:03:A1:A2:A3。
