Go语言输出正弦函数(Sin)图像

在Go语言中,正弦函数由 math 包提供,函数入口为 math.Sin,正弦函数的参数为 float64,返回值也是 float64。在使用正弦函数时,根据实际精度可以进行转换。

Go语言的标准库支持对图片像素进行访问,并且支持输出各种图片格式,如 JPEG、PNG、GIF 等。

首先给出本节完整的代码:
package main

import (
    "image"
    "image/color"
    "image/png"
    "log"
    "math"
    "os"
)

func main() {

    // 图片大小
    const size = 300
    // 根据给定大小创建灰度图
    pic := image.NewGray(image.Rect(0, 0, size, size))

    // 遍历每个像素
    for x := 0; x < size; x++ {
        for y := 0; y < size; y++ {
            // 填充为白色
            pic.SetGray(x, y, color.Gray{255})
        }
    }

    // 从0到最大像素生成x坐标
    for x := 0; x < size; x++ {

        // 让sin的值的范围在0~2Pi之间
        s := float64(x) * 2 * math.Pi / size

        // sin的幅度为一半的像素。向下偏移一半像素并翻转
        y := size/2 - math.Sin(s)*size/2

        // 用黑色绘制sin轨迹
        pic.SetGray(x, int(y), color.Gray{0})
    }

    // 创建文件
    file, err := os.Create("sin.png")

    if err != nil {
        log.Fatal(err)
    }
    // 使用png格式将数据写入文件
    png.Encode(file, pic) //将image信息写入文件中

    // 关闭文件
    file.Close()
}

设置图片背景色

以下是设置图片背景的代码:
// 图片大小
const size = 300

// 根据给定大小创建灰度图
pic := image.NewGray(image.Rect(0, 0, size, size))

// 遍历每个像素
for x := 0; x < size; x++ {
    for y := 0; y < size; y++ {
        // 填充为白色
        pic.SetGray(x, y, color.Gray{255})
    }
}
代码说明如下:
灰度图是一种常见的图片格式,一般情况下颜色由 8 位组成,灰度范围为 0~255,0 表示黑色,255 表示白色。

初始化好的灰度图默认的灰度值都是 0,对的是黑色,由于显示效果的效果不是很好,所以这里将所有像素设置为 255,也就是白色。

绘制正弦函数轨迹

正弦函数是一个周期函数,定义域是实数集,取值范围是 [-1, 1]。用编程的通俗易懂的话来说就是:math.Sin 函数的参数支持任意浮点数范围,函数返回值的范围总是在 -1~1 之间(包含 1、-1)。

要将正弦函数放在图片上需要考虑以下一些因素:
将这些处理逻辑汇总为代码如下:
// 从0到最大像素生成x坐标
for x := 0; x < size; x++ {

    // 让sin的值的范围在0~2Pi之间
    s := float64(x) * 2 * math.Pi / size

    // sin的幅度为一半的像素。向下偏移一半像素并翻转
    y := size/2 - math.Sin(s)*size/2

    // 用黑色绘制sin轨迹
    pic.SetGray(x, int(y), color.Gray{0})
}
代码说明如下:
1) 第 2 行,生成 0 到 size(300)的 x 坐标轴。

2) 第 5 行,计算 math.Sin 的定义域,这段代码等效为:
rate := x / size
s := rate * 2 * math.Pi
x 的范围是 0 到 size,因此除以 size 后,rate 的范围是 0~1 之间,再乘以 2π 后,s 的范围刚好是 0~2π 之间。

float64(x) 表示将整型的 x 变量转换为 float64 类型,之后运算的所有表达式将以 float64 类型进行。

3) 第 8 行中,math.Sin(s)*size/2 表示将正弦函数的返回值幅度从 1 扩大到二分之一的 size。负号表示将正弦函数图形以图形中心上下翻转。叠加 size/2 表示将图形在 y 轴上向下偏移二分之一的 size(图片坐标系的 y 向下)。

4) 第 11 行将计算好的 x 轴和 y 轴数据,以灰度为 0(黑色)使用 SetGray() 方法填充到像素中。

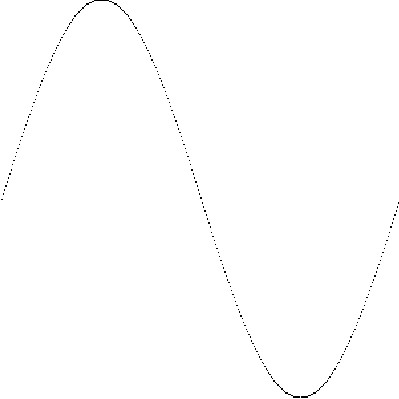

写入图片的正弦函数图像如下图所示:

写入图片文件

内存中的正弦函数图形是不可见的,我们选用 PNG 格式将图形输出为文件,Go语言提供了文件创建函数和 PNG 格式写入函数,代码如下:
// 创建文件
file, err := os.Create("sin.png")

if err != nil {
    log.Fatal(err)
}
// 使用PNG格式将数据写入文件
png.Encode(file, pic)  //将image信息写入文件中

// 关闭文件
file.Close()
代码说明如下:
