MyBatis的工作原理

在讲解 MyBatis 工作原理之前,先来了解一下 MyBatis 的下载。教程中使用 MyBatis 3.4.5 作为本教程的实践环境,也希望读者下载该版本,以便于学习。

MyBatis 的版本可以通过“https://github.com/mybatis/mybatis-3/releases”网址下载。在下载时只需选择 mybatis-3.4.5.zip 即可,解压后得到如图 1 所示的目录。

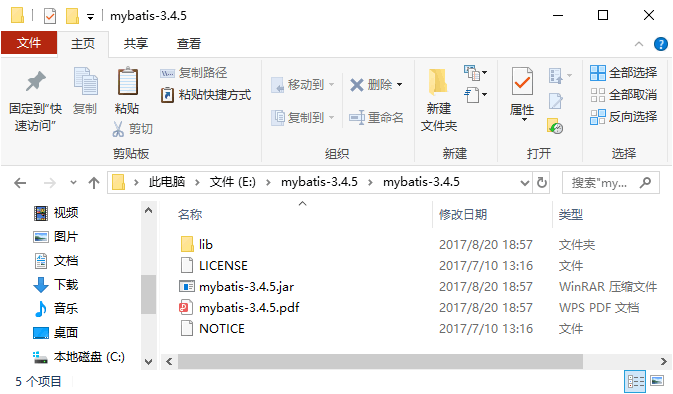

MyBatis的目录
图 1  MyBatis 的目录

图 1 中的 mybatis-3.4.5.jar 是 MyBatis 的核心包,mybatis-3.4.5.pdf 是 MyBatis 的使用手册,lib 文件夹下的 JAR 是 MyBatis 的依赖包。

在使用 MyBatis 框架时需要将它的核心包和依赖包引入到应用程序中。如果是 Web 应用,只需将核心包和依赖包复制到 /WEB-INF/lib 目录中。

MyBatis 的工作原理

在学习 MyBatis 程序之前,读者需要了解一下 MyBatis 工作原理,以便于理解程序。MyBatis 的工作原理如图 2 所示。

下面对图 2 中的每步流程进行说明。

1)读取 MyBatis 配置文件:mybatis-config.xml 为 MyBatis 的全局配置文件,配置了 MyBatis 的运行环境等信息,例如数据库连接信息。

2)加载映射文件。映射文件即 SQL 映射文件,该文件中配置了操作数据库的 SQL 语句,需要在 MyBatis 配置文件 mybatis-config.xml 中加载。mybatis-config.xml 文件可以加载多个映射文件,每个文件对应数据库中的一张表。

3)构造会话工厂:通过 MyBatis 的环境等配置信息构建会话工厂 SqlSessionFactory。

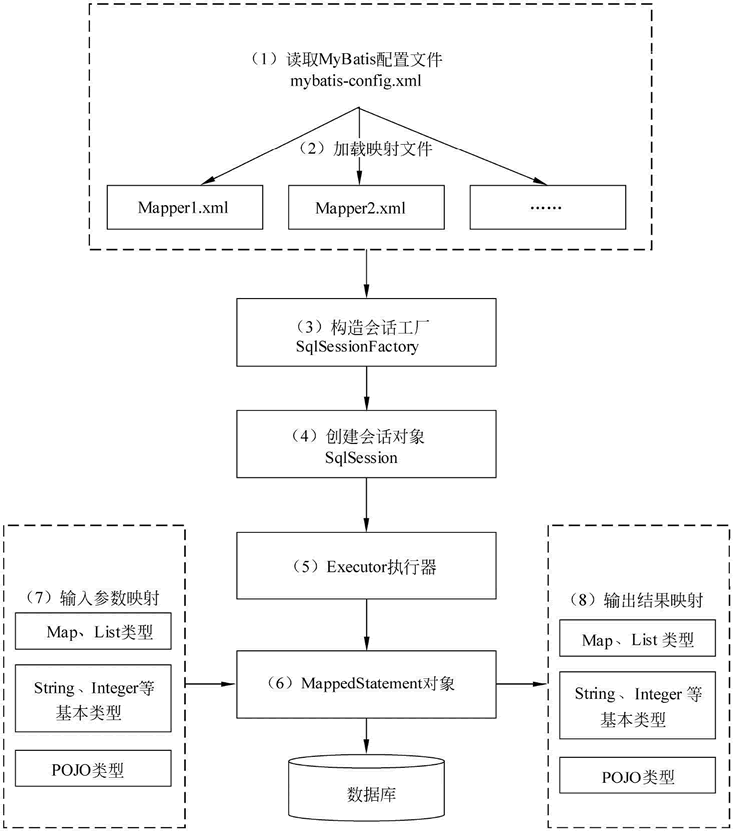

MyBatis框架的执行流程图
图 2  MyBatis 框架的执行流程图

4)创建会话对象:由会话工厂创建 SqlSession 对象,该对象中包含了执行 SQL 语句的所有方法。

5)Executor 执行器:MyBatis 底层定义了一个 Executor 接口来操作数据库,它将根据 SqlSession 传递的参数动态地生成需要执行的 SQL 语句,同时负责查询缓存的维护。

6)MappedStatement 对象:在 Executor 接口的执行方法中有一个 MappedStatement 类型的参数,该参数是对映射信息的封装,用于存储要映射的 SQL 语句的 id、参数等信息。

7)输入参数映射:输入参数类型可以是 Map、List 等集合类型,也可以是基本数据类型和 POJO 类型。输入参数映射过程类似于 JDBC 对 preparedStatement 对象设置参数的过程。

8)输出结果映射:输出结果类型可以是 Map、 List 等集合类型,也可以是基本数据类型和 POJO 类型。输出结果映射过程类似于 JDBC 对结果集的解析过程。

通过上面的讲解,读者对 MyBatis 框架应该有了一个初步的了解,在后续的学习中将慢慢加深理解。
