中型云计算平台的搭建以及解决方案(超详细)

本节我们来讲如何搭建中型的云计算解决方案,文中的软件选型和部署运维与搭建小型方案时大致相同,在文中不过多赘述了。大家可先阅读教程《如何搭建一个小型的云计算平台》。

需求分析

能满足 100~500 个用户日常办公的需要,每个用户分配一个账号,从而使其能在任何一台云终端上登录云端桌面,实现公司内部的移动办公。应用场所包括大型的阅览室、培训教室、中型公司、大型门柜业务等。

系统设计

我们继续在前面双机方案的基础上做纵向和横向扩展:首先,在纵向上提高单台机器的硬件配置,从而提高每台计算机的性能。

其次,在横向上添加更多的机器,比如每台机器能服务 80 个用户,那么 5 台机器就能服务 400 个用户。继续采用分布式存储并定期同步的策略,不引入集中存储设备,这样一来可以降低成本,二来可以简化系统架构。

对 3389 端口做负载均衡处理。中型方案的系统框图如图 1 所示。

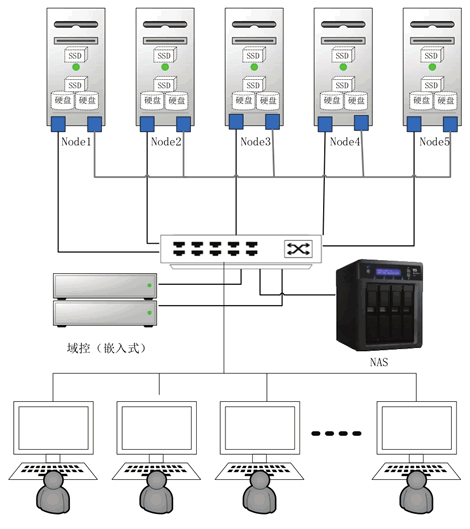

中型方案系统框图
图 1  中型方案系统框图

为了增加可靠性,我们增加了一台域控,同时为了提高容量和磁盘性能,采用两块高速机械硬盘做成 RAID 0,并选购更好的固态盘。5 台机器的数据存储做成实时同步,用户登录时通过负载均衡技术被平摊到每台机器上,当某台机器故障时,该台机器上的用户被重新分配到其他机器上。

仍然采用 Windows Server 2012 R2 操作系统,利用操作系统自带的集群、分布式文件系统(DFS)、Hyper-V、备份等组件。

硬件选型

单台计算机的配置尽量参考表 1,可以自己组装,也可以购买类似配置的品牌计算机,但是目前还没有 SSD+HDD 混搭存储的商用计算机。
表 1 单台计算机的配置
配件名称 型号 参数 大致报价(元)
CPU 英特尔至强E5-2620V2    2800
主板 华硕 Z9PE-D16C/2L 支持双路,最大 512GB内存 3300
内存 4 根金士顿 DDR3 1600 16G RECC 64GB总容量 5000
固态盘(系统) 英特尔(Intel) S3500 系列 SATA 6Gbit/s 固态硬盘2.5英寸120G    980
固态盘(数据) OCZ 25SAT3-512G SATA 6.0 GBit/s,100K IOPS 4000
电源 海韵(Seasonic )额定 660W P-660 电源   80PLUS 白金牌/全模组/支持双 CPU/支持 SLI/支持背线    900
硬盘 2 块西部数据(WD)迅猛龙 1TB 企业级硬盘(WD1000DHTZ) SATA6Gbit/s 10000 转 64M 3000
NAS 西部数据(WD) My Cloud EX4 系列 NAS 网络存储云存储 8T WDBWWD0080KBK-SESN   6000
工控小主板* 2 块 Intel DN2800MT 再加 2GB 内存、32GBSSD  2000
      合计:27980
不计 NAS 和工控小主板,一台机器的价格在 2 万元以内;如果直接从美国进货,则每台机器可控制在 1.5 万元以内;如果购买品牌服务器,要达到相同的性能,价格在 3 万元以上。本配置单支持以后做纵向扩容:增加一块 CPU、增加内存、增加硬盘。

软件选型

软件选型与前面的“小型方案”相同。

部署与运维

与前面“小型方案”的“双机部署”大致相同,不过在配置 DFS 同步和集群时涉及 5 个节点。
