直接寻址很少用于数组处理,因为,用常数偏移量来寻址多个数组元素时,直接寻址不实用。反之,会用寄存器作为指针(称为间接寻址)并控制该寄存器的值。如果一个操作数使用的是间接寻址,就称之为间接操作数。

间接操作数

保护模式

任何一个 32 位通用寄存器(EAX、EBX、ECX、EDX、ESI、EDI、EBP 和 ESP)加上括号就能构成一个间接操作数。

寄存器中存放的是数据的地址。示例如下,ESI 存放的是 byteVal 的偏移量,MOV 指令使用间接操作数作为源操作数,解析 ESI 中的偏移量,并将一个字节送入 AL:
.data
byteVal BYTE 10h
.code
mov esi,OFFSET byteVal
mov al,[esi]                              ; AL = 10h
如果目的操作数也是间接操作数,那么新值将存入由寄存器提供地址的内存位置。在下面的例子中,BL 寄存器的内容复制到 ESI 寻址的内存地址中:
mov [esi],bl

PTR 与间接操作数一起使用

一个操作数的大小可能无法从指令中直接看出来。下面的指令会导致汇编器产生“operand must have size(操作数必须有大小)”的错误信息:
inc [esi]    ;错误:operand must have size
汇编器不知道 ESI 指针的类型是字节、字、双字,还是其他的类型。而 PTR 运算符则可以确定操作数的大小类型:
inc BYTE PTR [esi]

数组

间接操作数是步进遍历数组的理想工具。下例中,arrayB 有 3 个字节,随着 ESI 不断加 1,它就能顺序指向每一个字节:
.data
arrayB BYTE 10h,20h,30h
.code
mov esi,OFFSET arrayB
mov alz [esi]                        ;AL = lOh
inc esi
mov al, [esi]                        ;AL = 20h
inc esi
mov al, [esi]                        ;AL = 30h
如果数组是 16 位整数类型,则 ESI 加 2 就可以顺序寻址每个数组元素:
.data
arrayW WORD 1000h,2000h,3000h
.code
mov esi,OFFSET arrayW
mov ax,[esi]                         ; AX = 1000h
add esi, 2
mov ax,[esi]                         ; AX = 2000h
add esi, 2
mov axz [esi]                        ; AX = 3000h

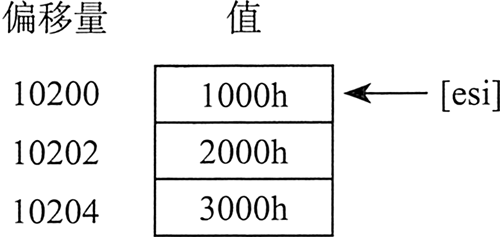

假设 arrayW 的偏移量为 10200h,下图展示的是 ESI 初始值相对数组数据的位置。


示例:32 位整数相加下面的代码示例实现的是 3 个双字相加。由于双字是 4 个字节的,因此,ESI 要加 4 才能顺序指向每个数组数值:
.data
arrayD DWORD 10000h,20000h,30000h
.code
mov esi,OFFSET arrayD
mov eax, [esi]                  ;(第一个数)
add esi, 4
add eax, [esi]                   ;(第二个数)
add esi, 4
add eax, [esi]                   ;(第三个数)
假设 arrayD 的偏移量为 10200h。下图展示的是 ESI 初始值相对数组数据的位置:

变址操作数

变址操作数是指,在寄存器上加上常数产生一个有效地址。每个 32 位通用寄存器都可以用作变址寄存器。MASM 可以用不同的符号来表示变址操作数(括号是表示符号的一部分):
constant [reg]
[constant + reg]
第一种形式是变量名加上寄存器。变量名由汇编器转换为常数,代表的是该变量的偏移量。下面给岀的是两种符号形式的例子:

arrayB[esi] [arrayB + esi]
arrayD[ebx] [arrayD + ebx]

变址操作数非常适合于数组处理。在访问第一个数组元素之前,变址寄存器需要初始化为 0:
.data
arrayB BYTE 10h,20h,30h
.code
mov esi, 0
mov al, arrayB[esi]                ; AL = 10h
最后一条语句将 ESI 和 arrayB 的偏移量相加,表达式 [arrayB+ESI] 产生的地址被解析,并将相应内存字节的内容复制到AL。

增加位移量变址寻址的第二种形式是寄存器加上常数偏移量。变址寄存器保存数组或结构的基址,常数标识各个数组元素的偏移量。下例展示了在一个 16 位字数组中如何使用这种形式:
.data
arrayW WORD 1000h,2000h,3000h
.code
mov esi,OFFSET arrayW
mov ax, [esi]                   ;AX = 1000h
mov ax, [esi+2]                 ;AX = 2000h
mov ax, [esi+4]                 ;AX = 3000h

使用 16 位寄存器

在实地址模式中,一般用 16 位寄存器作为变址操作数。在这种情况下,能被使用的寄存器只有 SI、DI、BX 和 BP:
mov al,arrayB[si]
mov ax,arrayW[di]
mov eax,arrayD[bx]
如果有间接操作数,则要避免使用 BP 寄存器,除非是寻址堆栈数据。

变址操作数中的比例因子

在计算偏移量时,变址操作数必须考虑每个数组元素的大小。比如下例中的双字数组,下标(3 )要乘以 4(一个双字的大小)才能生成内容为 400h 的数组元素的偏移量:
.data
arrayD DWORD 100h, 200h, 300h, 400h
.code
mov esi , 3 * TYPE arrayD                            ; arrayD [ 3 ]的偏移量
mov eax,arrayD[esi]                                  ; EAX = 400h
Intel 设计师希望能让编译器编写者的常用操作更容易,因此,他们提供了一种计算偏移量的方法,即使用比例因子。比例因子是数组元素的大小(字 = 2,双字 =4,四字 =8)。现在对刚才的例子进行修改,将数组下标(3)送入 ESI,然后 ESI 乘以双字的比例因子(4):
.data
arrayD DWORD 1,2,3,4
.code
mov esi, 3                               ;下标
mov eax,arrayD[esi*4]                    ;EAX = 4
TYPE 运算符能让变址更加灵活,它可以让 arrayD 在以后重新定义为别的类型:
mov esi, 3                         ;下标
mov eax,arrayD[esi*TYPE arrayD]    ;EAX = 4

指针

如果一个变量包含另一个变量的地址,则该变量称为指针。指针是控制数组和数据结构的重要工具,因为,它包含的地址在运行时是可以修改的。比如,可以使用系统调用来分配(保留)一个内存块,再把这个块的地址保存在一个变量中。

指针的大小受处理器当前模式(32位或64位)的影响。下例为 32 位的代码,ptrB 包含了 arrayB 的偏移量:
.data
arrayB byte 10h,20h,30h,40h
ptrB dword arrayB
还可以用 OFFSET 运算符来定义 ptrB,从而使得这种关系更加明确:
ptrB dword OFFSET arrayB
32 位模式程序使用的是近指针,因此,它们保存在双字变量中。这里有两个例子:ptrB 包含 arrayB 的偏移量,ptrW 包含 arrayW 的偏移量:
arrayB BYTE 10h,20h,30h,40h
arrayW WORD 1000h,2000h,3000h
ptrB    DWORD arrayB
ptrW    DWORD arrayW
同样,也还可以用 OFFSET 运算符使这种关系更加明确:
ptrB DWORD OFFSET arrayB
ptrW DWORD OFFSET arrayW
高级语言刻意隐藏了指针的物理细节,这是因为机器结构不同,指针的实现也有差异。汇编语言中,由于面对的是单一实现,因此是在物理层上检查和使用指针。这样有助于消除围绕着指针的一些神秘感。

使用 TYPEDEF 运算符

TYPEDEF 运算符可以创建用户定义类型,这些类型包含了定义变量时内置类型的所有状态。它是创建指针变量的理想工具。比如,下面声明创建的一个新数据类型 PBYTE 就是一个字节指针:
PBYTE TYPEDEF PTR BYTE
这个声明通常放在靠近程序开始的地方,在数据段之前。然后,变量就可以用 PBYTE 来定义:
.data
arrayB BYTE 10h,20h,30h,40h
ptr1 PBYTE ?                              ;未初始化
ptr2 PBYTE arrayB                     ;指向一个数组

示例程序:Pointers

下面的程序(pointers.asm)用 TYPEDEF 创建了 3 个指针类型(PBYTE、PWORD、PDWORD)。此外,程序还创建了几个指针,分配了一些数组偏移量,并解析了这些指针:
TITLE Pointers            (Pointers.asm)
.386
.model flat,stdcall
.stack 4096
ExitProcess proto,dwExitCode:dword
;创建用户定义类型
PBYTE TYPEDEF PTR BYTE                ;字节指针
PWORD TYPEDEF PTR WORD                ;字指针
PDWORD TYPEDEF PTR DWORD            ;双字指针

.data
arrayB BYTE 10h,20h,30h
arrayW WORD 1,2,3
arrayD DWORD 4,5,6
;创建几个指针变量
ptr1 PBYTE arrayB
ptr2 PWORD arrayW
ptr3 PDWORD arrayD

.code
main PROC
;使用指针访问数据
    mov esi,ptr1
    mov al,[esi]                    ;10h
    mov esi,ptr2
    mov ax,[esi]                    ;1
    mov esi,ptr3
    mov eax,[esi]                    ;4
    invoke ExitProcess,0
main ENDP
END main
